NOVACAT T ciagnione kosiarki dyskowe

Kosiarki ciągane NOVACAT T nadają się optymalnie do pracy przy ciężkim pokosie. Perfekcyjne, trójwymiarowe kopiowanie nierówności terenu to efekt aktywnego zawieszenia. Modele NOVACAT T są dostępne z systemem zbiorczego prowadzenia pokosu COLLECTOR.

Zaczep

NOVACAT T COLLECTOR
NOVACAT T COLLECTOR


Aby spełnić wymagania związane z prędkościami transportowymi zadbano o odpowiednio stabilną konstrukcję dyszla i podwozia. Wielkowymiarowe ogumienie również przyczynia się do bezpiecznej jazdy z większymi prędkościami.

Mocna konstrukcja dyszla

Mocny dyszel
Mocny dyszel

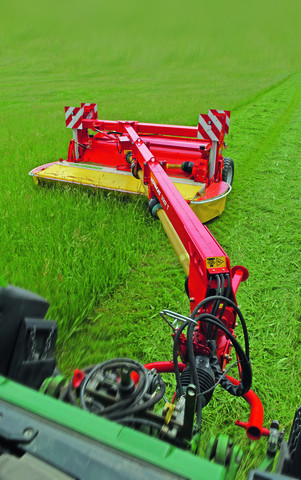

Łukowaty wahliwy zaczep daje możliwość wychylenia +/- 30°. Ciągnik i kosiarka mogą niezależnie od siebie kopiować nierówności terenu.

Składana stopa podporowa i uchwyty na wałek, węże i kable ułatwiają podłączanie i odłączanie. Prowadzenie węży i kabli po dyszlu chroni je przed uszkodzeniami i porządkuje widok.

Wychylenie hydrauliczne z zintegrowanym blokiem zamykającym w siłowniku umożliwia proste przestawienie z pozycji roboczej do transportowej z bezpieczną blokadą. Obsługa następuje przez przyłącze hydrauliczne jednostronnego i dwustronnego działania w ciągniku.

Dyszel centralny do NOVACAT 3007 T i NOVACAT 3507 T

  • Dyszel może być wychylony na obydwie strony.

  • To umożliwa koszenie niezależenie od strony.

Dyszel boczny
Dyszel boczny

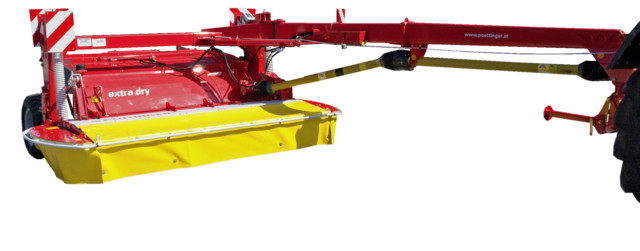

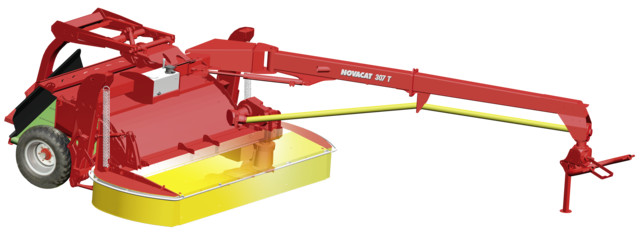

Dyszel boczny do NOVACAT 307 T

  • Prostszy, tańszy wariant.

  • Dyszel można zablokować przez zapadkę przy opcjonalnym przesunięciu pokosu.

Napęd i rama

Płynny, wytrzymały napęd

Kpl zespół napędowy Walterscheida jest dostosowany do 132 kW/180 KM i interwału konserwacji co 250 godzin.

Zaczep wahliwy
Zaczep wahliwy

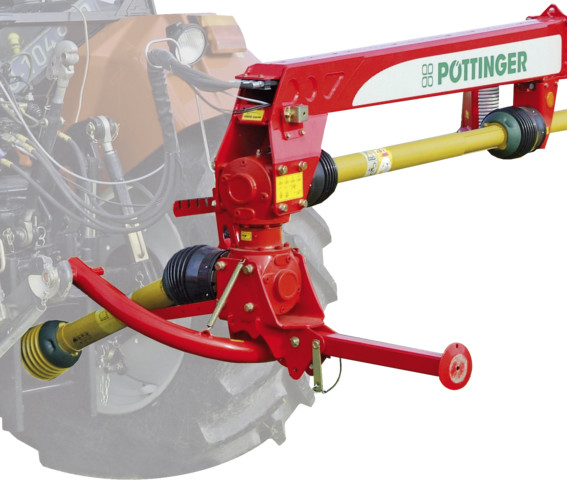

Zaczep wahliwy z przekładnią uchylną

Zaczep następuje szybko i łatwo do dolnych cięgieł. Liczbę obrotów napędu 1000 obr./min lub 540 obr./min można wybierać przez obrócenie podwójnej przekładni uchylnej Pełna zwrotność przekładni uchylnej dzięki nieograniczonemu skręcaniu – dla bezpieczeństwa także w wąskich zakrętach

Napęd
Napęd

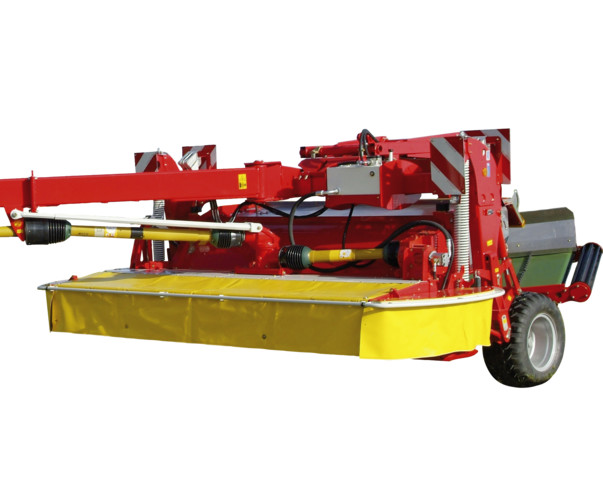

Napęd dyszla centralnego

Przy dyszlu centralnym napęd prowadzi do głowicy przekładni uchylnej, która jest prowadzona przez drążek kierujący. Bez dodatkowego wychylenia kątowego wałka przegubowego.

  • Pompa olejowa napędu taśmy poprzecznej przy wyposażeniu w COLLECTOR jest osłonięta kołnierzem na bocznej przekładni bloczkowej.

  • Napęd spulchniacza następuje od przekładni bloczkowej przez paski klinowe.

Napęd
Napęd


Napęd dyszla bocznego

Przy dyszlu bocznym napęd następuje bezpośrednio na bocznej przekładni bloczkowej z osłoniętą kołnierzem 30° przekładnią. Efektywny napęd belki

  • Boczna przekładnia bloczkowa dzieli siłę napędu na belkę koszącą i spulchniacz.

  • Podwójny przegub we wnętrzu bębna czyszczącego zapewnia efektywne połączenie między przekładnią bloczkową i belką.

  • Koła czołowe pracują w kąpieli olejowej.

Mocna portalowa rama

Technika podnoszenia
Technika podnoszenia

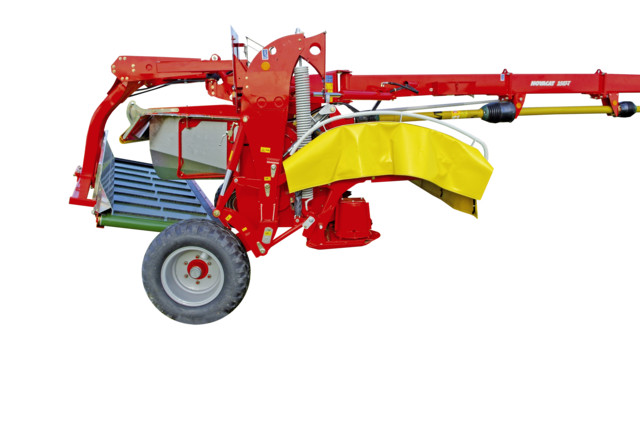

Przemyślana technika podnoszenia

Jednostka kosząca zawieszona w portalowej ramie ma pełną swobodę ruchów. Specjalna kinemetyka podnoszenia zapewnia duży prześwit od podłoża i przez to bezproblemowe przejeżdżanie po dużym pokosie. 500 mm ogumienie standardowe 350/50-16 lub 550 mm przy opcjonalnym rowkowym profilu ogumienia 11,5/80-15,3.

Podnoszenie równoległe

Przy tym manewrze olej z połowy siłownika hydraulicznego jest pompowany do leżacego po przeciwnej stronie siłownika. Równomierne podnoszenie ramy bez rozdzielacza ilości.

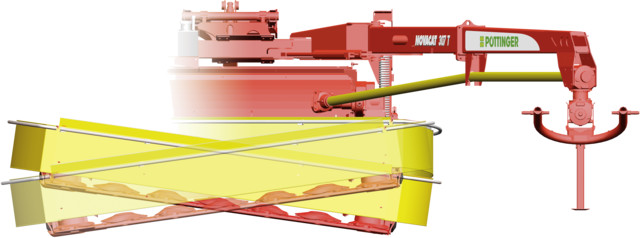

Możliwość wychylenia poprzecznego
Możliwość wychylenia poprzecznego


Możliwość bocznego wychylenia poprzecznego w dużym zakresie

Zawieszenie w ramie portalowej daje belce koszącej dużą swobodę ruchów. Belka kosząca jest opuszczana wraz z ramą portalowa co pozwala na pefekcyjne kopiowanie nierówności terenu.

Proste ustawienie
Proste ustawienie


Skuteczne odciążenie belki

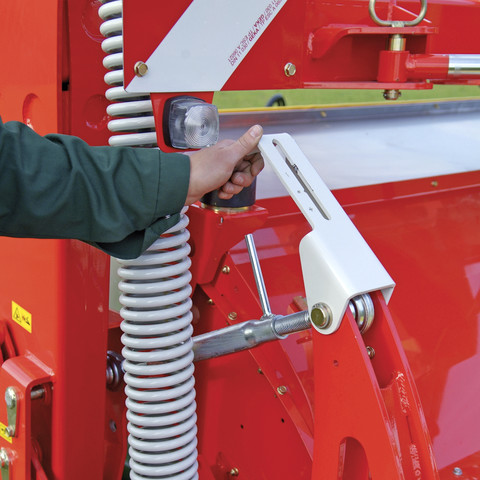

Dwie, wielkowymiarowe, łatwo przestawiane sprężyny odciążąjące gwarantują w każdych warunkach optymalne rozłożenie nacisku.

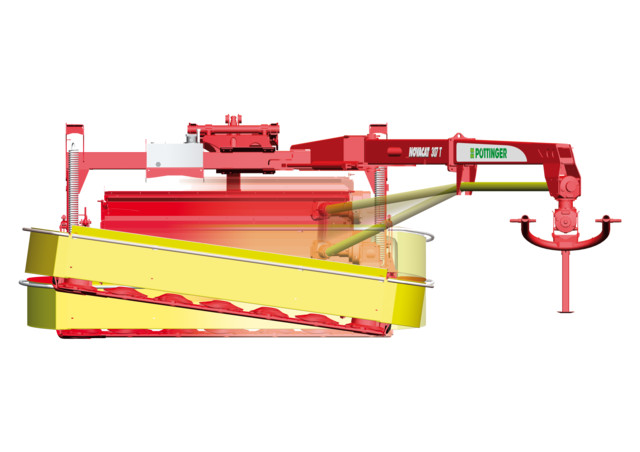

Kopiowanie terenu w trzech płaszczyznach

Dopasowanie do podłoża
Dopasowanie do podłoża


9 Ruchomy zaczep belki koszącej w portalowej ramie zapewnia dopasowanie do nierówności terenu w trzech płaszczyznach.

  • Dzięki nisko położonemu przegubowemu połączeniu dźwigni belka kosząca porusza się zawsze płynnie po nierównościach terenu.

  • Cięgła są osadzone w kulistych panewkach.

  • Wznoszące się ku belce koszącej ruchome drążki zapewniają znakomite kopiowanie konturów podłoża.

  • Cięgło górne prowadzi kosiarkę

Proste ustawienie
Proste ustawienie


Wysokość cięcia można szybko i łatwo regulować przez cięgło górne. Przeciw jego samoczynnemu przestawieniu się jest zabezpieczony przez zapadkę. Wskaźnik wysokości cięcia jest zintegrowany w zapadce.

Kosiarki PÖTTINGER koszą perfekcyjnie na każdej powierzchni, również na nierównej i pofałdowanej.

Zakres wychylenia góra-dół
Zakres wychylenia góra-dół


Zakres wychylenia góra
Zakres wychylenia góra


Zakres wychylenia dół
Zakres wychylenia dół


Zakres wychylenia góra-dół

W górę 200 mm, belka kosząca jest wychylana wówczas o kąt 5° w górę. W dół 120 mm, belka kosząca jest wychylana wówczas o kąt 3° w dół.

Belka kosząca PÖTTINGER

Sercem kosiarek dyskowych PÖTTINGER jest od lat ceniona belka nożowa. Belki koszące kosiarek NOVACAT zostały w całości skonstruowane i wyprodukowane w głównej fabryce firmy w Grieskirchen - są więc czysto austriackim produktem o wysokiej jakości. Najwyższa jakość cięcia, lekkość uciągu i wytrzymałość są znakami firmowymi kosiarek dyskowych PÖTTINGER. Konstruktywne detale zapewniają Państwu niezawodne działanie i w istotny sposób przyczyniają się do wydłużenia żywotności.

Optymalny przepływ masy zielonej - czysta pasza

Optymalny przepływ masy zielonej
Optymalny przepływ masy zielonej


Zaokrąglona, spłaszczona przednia część pozwala lekko prowadzić belkę nad ziemią, odzielając czysto paszę od darni. Spłaszczona powierzchnia stożków dysków koszących polepsza przepływ masy zielonej. Pasza płynie lekko i równomiernie niezależnie od warunków pracy. Skrobaki zapewniają czystą górną powierzchnię belki. PÖTTINGER zapewnia płynne koszenie na stoku również na stromych zboczach.

Perfekcyjna jakość cięcia

Płaskie, wąskie belki
Płaskie, wąskie belki


Płaska i wydłużona forma belki ma 28 cm, przez co zapewnia idealne warunki do doskonałego kopiowania nierówności terenu. Ostrza poruszają się przy tym w niewielkim odstępie od górnej krawędzi belki i przeciwostrza. Optymalne pokrywanie się torów pracy noży zapewnia czysty i regularny obraz koszenia.

Szczegóły, które stawiają kropkę nad „i“

Dyski koszące
Dyski koszące


Wytrzymałe dyski koszące

Owalne, płaskie dyski nożowe wykonane z hartowanej stali drobnoziarnistej. System szybkiej wymiany noży ułatwi Państwu obsługę.

Stożki wspomagające
Stożki wspomagające


Stożki wspomagające jako opcja

Elementy te polepszają przepływ masy zielonej i wspomagają formowanie pokosu.

Czop wału
Czop wału


Wytrzymałe końcówki wałka

Końcówki są przykręcone do kół zębatych i przez dają się łatwo wymienić.

Mocne łożyskowanie

Żywotne, dwurzędowe skośne łożyska kulkowe przy teoretycznym odstępie 60 mm odznaczają się nadzwyczajną wytrzymałością.

Skuteczne przenoszenie siły
Skuteczne przenoszenie siły


Skuteczne przenoszenie siły

Napęd przez koła zębate jest prostoliniowy. Koła są zbliżonej wielkości.

Zawsze aktywne są dwa zęby o szerokości 20 mm. Wszystkie koła zębate są hartowane i szlifowane, co gwarantuje dużą żywotność i spokojną pracę.

Wytrzymałe płozy ślizgowe

Płozy ślizgowe
Płozy ślizgowe


Szerokie płozy ślizgowe wykonane z hartowanej stali borowej zapobiegają gromadzeniu się ziemi i przejmują uderzenia. Gładka, dolna strona belki z zaokrąglonymi płozami ślizgowymi na zewnątrz i wewnątrz zapewnia zawsze najlepszą ochronę darni, również w wąskich zakrętach.

Płozy robocze
Płozy robocze


Jako wyposażenie na życzenie do ochrony dolnej strony belki można zamontować dodatkowe płozy robocze. Przykręcone płozy można w razie potrzeby łatwo wymienić.

Płoza wysokiego cięcia
Płoza wysokiego cięcia


Przy pomocy płóz wysokiego cięcia występujacych w opcji, można zwiększyć wysokość koszenia do 50 - 80 mm. Duży promień i szeroka powierzchnia sprawiają, że płozy są odporne na zużycie.

Wysoka jakość

Belka kosząca z wysokiej jakości stali
Belka kosząca z wysokiej jakości stali


Belka kosząca jest wykonana z najlepszej jakości stali. Lasery i roboty spawalnicze w Centrum Obróbki CNC precyzyjnie wycinają i spawają blachę.

  • Sworznie noży są przykręcone do dysku. W razie konieczności dysk można niedrogo wymienić.

  • Przeciwostrze jest zakleszczone, przez co łatwo podlega wymianie.

Belka wzmocniona HEAVY DUTY

Przekrój belki
Przekrój belki


Wzmocnienie belki koszącej
Wzmocnienie belki koszącej


Specjalnie na zakamieniowe powierzchnie oferujemy jako wyposażenie na życzenie wzmocnioną belkę kosząca.

Prosty system szybkiej wymiany ostrzy

Prosty system szybkiej wymiany ostrzy
Prosty system szybkiej wymiany ostrzy


Wymiana noży jest więc łatwa i szybka. Do wymiany trzeba tylko nacisnąć kluczem na ramię sprężyste. Kolejny krok to już wymiana.

  • Ostrze jest skutecznie zabezpieczone przy pomocy mocnego sprężystego ramienia.

  • Długie, intensywne użytkowanie wymaga noży najwyższej jakości, dlatego oryginalne noże PÖTTINGER są wykonane z najwyższej jakości stali nożowej.

  • Praktyczna skrzynka na narzedzia doskonale nadaje sie na zapasowe nożyki.

Przyjazny serwis

Łatwy dostęp
Łatwy dostęp

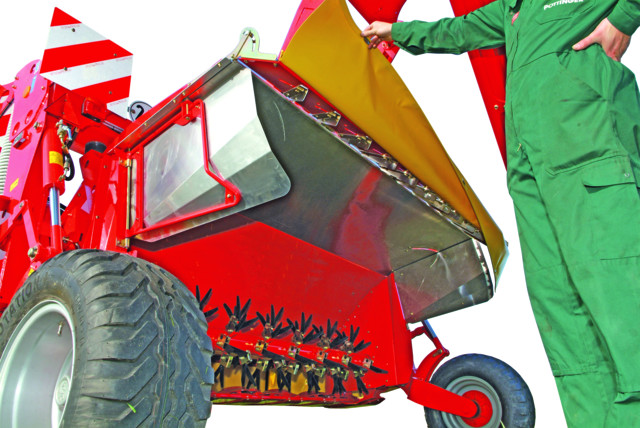

Dzięki składanej osłonie dostępność do belki nożowej jest optymalna. Zwijany przedni fartuch ochronny.

  • Łatwy dostęp do wymiany noży i czyszczenia.

  • Mała szerokość transportowa - zabezpieczpona przez zawleczkę.

Prosta konstrukcja
Prosta konstrukcja


Praktyczna konstrukcja modułowa

Kołnierz łożyska i połączenie śrubowe są chronione przez gumowe pierścienie uszczelniające. Koła zębate i łożyskowanie są wymieniane jako całość. Również międzykola są łatwe do wyjęcia przez otwory - prościej już nie można.

Spulchniacz

Spulchniacz palcowy ED

EXTRA DRY
EXTRA DRY


Spulchniacz EXTRA DRY, wspólne rozwiązanie z Instytutem Techniki Rolniczej IMAG - DLO w Wageningen (Holandia) wyznaczył juz w roku 1997 trend. Dzięki regulowanej intensywności spulchniania i szerokości odłożenia pokosu, Państwa pasza schnie zdecydowanie szybciej.

Palce w formie V z hartowanej stali gwarantują płynny przepływ masy zielonej i dużą żywotność. Palce są elastyczne i łozyskowane przez gumowe elementy. Na walcu są uporządkowane spiralnie. Napęd spulchniacza następuje od przekładni bloczkowej przez paski klinowe.

Rotor z zębami
Rotor z zębami


EXTRA DRY przyspieszenie efektu schnięcia

Rotor palcowy przepuszcza paszę przez blachę uderzeniową o regulowanym ustawieniu. Blachy rozdzielają strumień paszy na całej szerokości koszenia. Pasza jest rozkładana luźno i równomiernie. Formowanie pokosu odbywa się przez wychylne blachy pokosu.

Spulchniacz
Spulchniacz


Intensywność spulchniania

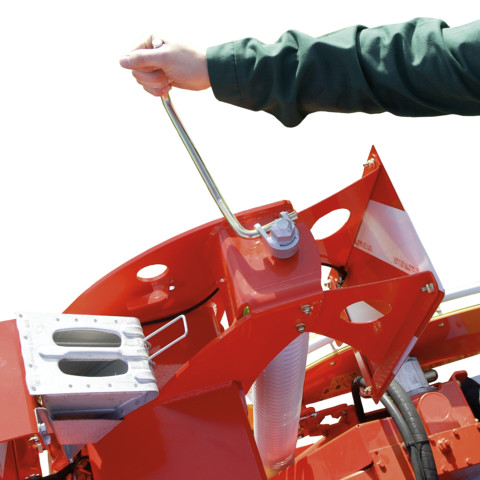

Czterostopniowa regulacja dźwigni zapewniająca pracę od bardzo chroniącego darń spulchniania do intensywnej obróbki. Przez ustawienie blachy uderzającej spulchniacza określa się stopień spulchnienia.

Zgniatacz walcowy RCB

Zgniatacz walcowy RCB
Zgniatacz walcowy RCB


Dobre wyniki w produkcji bydła mlecznego można osiągnąć tylko dzięki wysokowartościowej paszy. Wysokiej jakości pasza podstawowa zwiększa wydajność mleka i obniża koszty paszy treściwej. Do zielonek o dużej ilości liści zalecamy zgniatacz walcowy.

Zgniatacz walcowy dzięki swojej ochronnej obróbce nadaje się szczególnie do lucerny i kończyny. Zazębiające się walce równomiernie zgniatają źdźbła i odkładają równomierną warstwę paszy. Profil ma formę spiralną. Napęd obu walców.

Profil walca
Profil walca


Niezawodnie i długowiecznie

Wytrzymała rura centralna ma średnicę 140 mm i grubość ścianki 5,6 mm. Profil walca z poliuretanu został naniesiony wulkanizacyjnie na rurę centralną. Średnica zewnętrzna wynosi 200 mm. Profil zgniatacza jest mocniejszy niż guma, a przez to szczególnie odporny na pękniecia. Smarowanie łańcucha odbywa sie automatycznie.

Skuteczny napęd

  • Napęd przez paski klinowe na dolny walec i przez łańcuch na górny walec.

  • Górny walec jest regulowany stopniowo w pionie.

  • Intensywność spulchniania jest regulowana przy pomocy spiralnych sprężyn.

Zbiorcze prowadzenie pokosu

Podczas koszenie ważna jest elastyczność. Sprawne i elastyczne odkładanie pokosu gwarantuje taśma poprzeczna COLLECTOR. Trzy możliwości odłożenia pokosu wyczerpują oczekiwania praktyki.

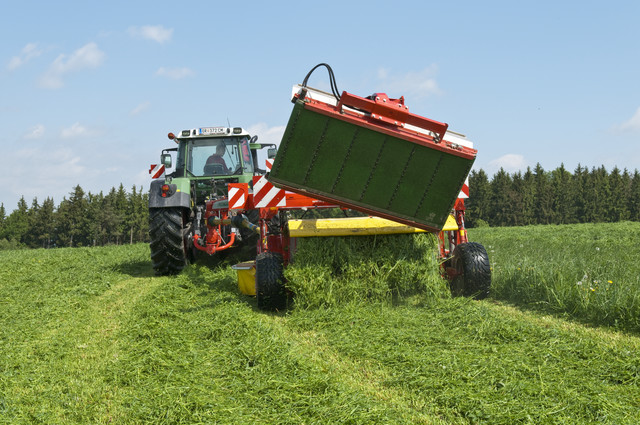

COLLECTOR Taśma poprzeczna

COLLECTOR Taśma poprzeczna
COLLECTOR Taśma poprzeczna


Różne możliwości odkładania

Pokos może być odłożony pojedyńczo, ma być rozrzucony szeroko lub odłożony w podwójny pokos.

Długa i szeroka taśma ciągła nie zapycha się nawet przy bardzo dużych ilościach paszy. Wałek napędowy jest wygięty, taśma wyśrodkowuje się przez to automatycznie. Centralny napinacz elimiuje potrzebę prac konserwacyjnych. Na życzenie regulowany w pionie wałek przyspieszający.

Własny napęd
Własny napęd


Własny napęd

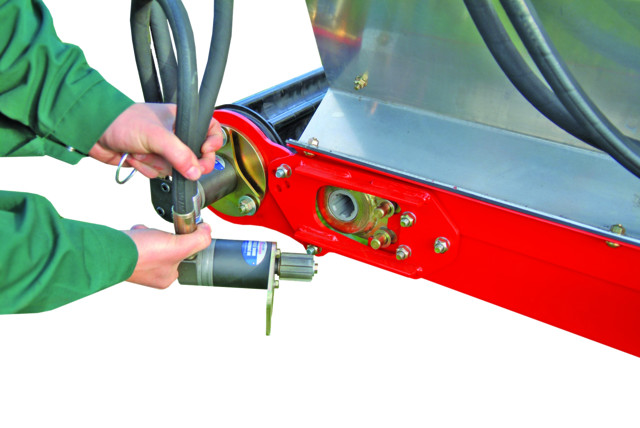

Taśma przenośnikowa wyposażona jest we własną hydraulikę pokładową i nie obciąża tym samym układu hydraulicznego ciągnika. Pompa olejowa do napędu taśmy poprzecznej jest osłonięta kołnierzem bezpośrednio na przekładni.

  • Napęd taśmy następuje przez profil wałka odbioru mocy.

  • Prędkość taśmy jest regulowana przez zawór regulujący przepływem.

  • W opcji możliwe jest również wygodne podnoszenie fartucha z kabiny ciągnika.

COLLECTOR Taśma poprzeczna
COLLECTOR Taśma poprzeczna

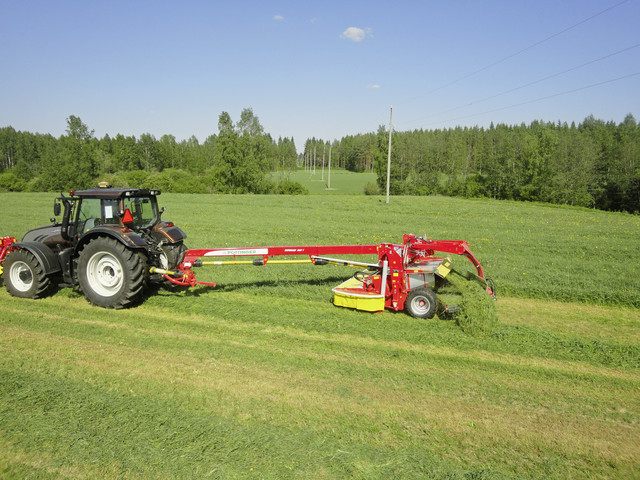

NOVACAT T RC zgniatacz walcowy

Wałek przyspieszający zapewnia perfekcyjne przekazywanie paszy bez strat na taśme poprzeczną

Ekonomiczne zbiorcze prowadzenie pokosu jest zalecane z wykorzystaniem przesunięcia pokosu przez hydrauliczne regulowane kierownice pokosu.

Przesunięcie pokosu

Dwie długie blachy pokosu są przestawiane hydraulicznie i kierują paszę na lewą lub prawą stronę kosiarki. Dzięki temu obydwa pokosy są odkładane blisko siebie tak, że mogą być zebrane przez szeroki podbieracz na jeden raz. Podwójna szerokość pokosu: ok. 3 m w zależności od rodzaju paszy

Obsługa następuje przez zawór sterujący dwustronnego działania wychylenia dyszla, dzięki czemu konieczne jest tylko jedno przyłącze dwustronnego działania. W NOVACAT 307 T ED dyszel jest blokowany mechanicznie przez zapadkę. W NOVACAT 3007 T ED i NOVACAT 3507 T ED konieczny jest drugi zawór dwustronnego działania.
