TOP z jedną karuzelą

od 3,40 do 4,60 m szerokości roboczej

Nasze zgrabiarki jednokaruzelowe o szerokości roboczej od 3,40 m do 4,60 m optymalnie nadają sie do pracy na małe powierzchnie. Na większe powierzchnie do pracy z małymi ciągnikami oferujemy dwie zgrabiarki jednokaruzelowe w wersji ciągnionej.

TOPTECH PLUS

Rozwiązania techniczne budzące zaufanie

TOPTECH PLUS
TOPTECH PLUS


Duże krzywki o średnicy do 420 mm i odstępy łożysk w ramionach do 900 mm. Te cechy gwarantują największą wytrzymałość ramion i małe obciążenie dla łożysk. Krzywkę można bezstopniowo regulować w zależności od ilości paszy i warunków pracy. Przekładnia karuzeli pracuje w płynnym smarze i nie wymaga konserwacji.

Krzywka jest zamknięta w absolutnie szczelnej obudowie

Nie ma potrzeby jej konserwowania. TopTech plus jest wolna od problemów ze szczelnością i nie potrzebuje kontroli oleju ani jego wymiany.

Niezawodnie i długowiecznie

Karuzela TOPTECH PLUS

Duża średnica krzywki i mały kąt sterowania zapewniają ergonomiczne wyciąganie palców z pokosu. Nie wymagające konserwacji stalowe rolki sterujące, wytrzymałe wałki i duży odstęp łożysk ramion stanowią gwarancję dużej wytrzymałości i małego obciążenia łożysk. Łożyska ramion nie wymagają konserwacji.

Mocny profil palców jest odporny na skręcanie i wyginanie. O czystą pracę troszczy się 10 do 15 ramion na karuzele w zależności od szerokości roboczej. Do transportu lub przechowywania ramiona można zdemontować.

Hydr. regulacja wysokości

Regulacja wysokości
Regulacja wysokości


Wysokość robocza jest przestawiana przy wyprostowanej sylwetce przy pomocy korby. Korba jest łatwodostępna i nie wymaga konserwacji. Skala w zgrabiarkach dwukaruzelowych ułatwia Państwu równe ustawienie obudwu karuzeli.

Przyjazny serwis karuzeli

Wymiana palców
Wymiana palców


Przy uszkodzeniu wymiana całego mocowania jest szybka i prosta. Należy wykręcić tylko śruby i wyciągnąć wałek sterowania wraz z rolką sterująca z obudowy karuzeli.

  • Problem wycieku smaru nie istnieje.

  • Szybki powrót do pracy.

Palce

Najlepsza pasza

Zgrabianie w decydujący sposób wpływa pod koniec procesu żniwnego na czystość paszy. Palce nie moga dotykać ziemi, lecz muszą delikatnie wyczesywać paszę nie uszkadzając darni.

Palce TOP zapewniają milimetrową dokładność

Palce
Palce


Proste palce bez mocnego wygięcia są prowadzone bezpośrednio pod uchwytem tuż nad ziemią. Opór masy zielonej przesuwa palce lekko w tył, nie powoduje jednak ich uniesienia - palce precyzyjnie zgrabiają. Palce, aby czysto zgrabiały nie musza być ustawione nisko. Przez to są chronione krzywka i rolka sterowania. Darń i pasza są równiez chronione. Długie palce są łagodnie wyciągane z pokosu, nie naruszając jego struktury. Zewnętrzne pary palców są nieco krótsze, nie zbierają całej masy zielonki, przez co obciążenie jest mniejsze. Wewnętrzne pary palców wykonują precyzyjną pracę.

Ostrożności nigdy za wiele

Zabezpueczenie palców
Zabezpueczenie palców


Mocno skręcone

Mocowanie palców przy pomocy formowanego talerza tworzy mocne połączenie.

Zabezpieczenie przed utratą palców

Zabezpieczenie zapobiega gubieniu palców w pokosie Element zabezpieczający jest skutecznie zamocowany przez zewnętrzną śrubę palców.

Lekko i zwinnie

Nasze jednokaruzelowe zgrabiarki o szerokościach roboczych od 3,40 m do 4,60 m optymalnie nadają sie na małe powierzchnie. Dla uzyskania dużej wydajności na ha współpracując z małymi ciągnikami idealne są dwie zgrabiarki jednokaruzelowe również w wersji ciągnionej.

3- pkt kozioł zawieszenia

Kozioł wychylny - sworzeń sercowy
Kozioł wychylny - sworzeń sercowy


Amortyzator tłumiący
Amortyzator tłumiący


TOP 342 / TOP 382 / TOP 422 / TOP 462

Optymalne prowadzenie w zakręcie

  • Zgrabiarki z kozłem wychylnym poruszają się na zakrętach dokładnie po torze ciągnika.

  • Podczas podnosznia sercowaty sworzeń kozła wychylnego ustawia maszynę w pozycji centralnej.

  • Podłużny otwór jest przewidziany do pracy z kołem kopiującym i sztywnym cięgłem górnym.

  • Praktyczny trzymak do wałka przegubowego i ergonomiczny uchwyt do węży ułatwiają zaczepianie i odłączanie maszyny.

  • Blokada transportowa gwarantuje bezpieczeństwo na drodze.

Stabilizujące amortyzatory

Amortyzatory tłumiące podwójnego działania zapewniają najbardziej skuteczne utrzymywanie maszyny w pozycji centralnej. Amortyzatory działają centrująco również podczas jazdy po trawersie stoku. Podniesiona maszyna również podczas transportu po drogach jest stabilizowana przez amortyzatory.

Elastyczne mocowanie koła MULTITAST

Koło kopiujące można dowolnie zamontować na szynie z otworami znajdującej się na koźle.

Komfort obsługi

Komfortowa i szybka regulacja

Wszystko zależy od prawidłowego ustawienia. Milimetry decydują o jakości paszy. Warianty ustawień pomogą Państwu odnaleźć sposób na osiągnięcie optymalnego położenia roboczego.

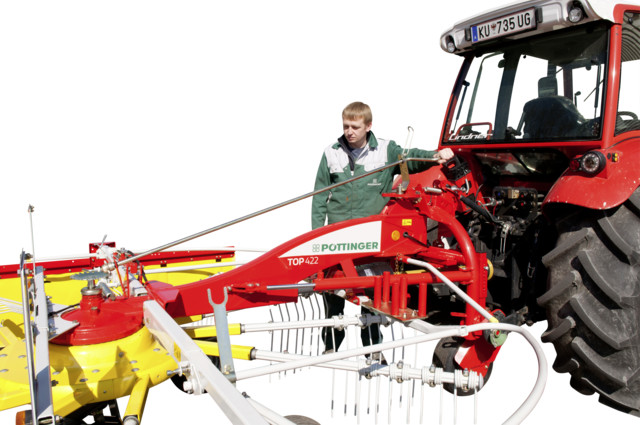

Regulacja wysokości
Regulacja wysokości


Wysokość robocza – precyzyjne dopasowanie

Wysokość robocza jest regulowana przy pomocy korby. Łatwa obsługa w pozycji wyprostowanej, niepotrzebna konserwacja.

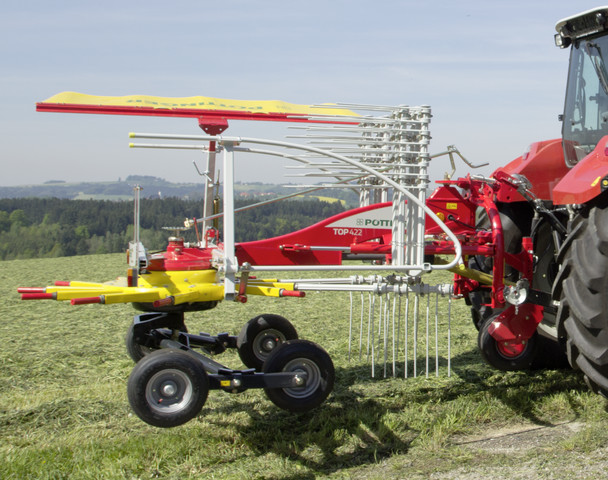

Osie tandemowe
Osie tandemowe


Precyzyjne ustawienie osi tandemowych i łatwość ich montażu

Przestawienie pochylenia poprzecznego następuje przez mimośród na kołach. Karuzela dla perfekcyjnego zgrabiania powinna być lekko pochylona w kierunku pokosu. Doposażenie zgrabiarki w osie jest szybkie i proste.

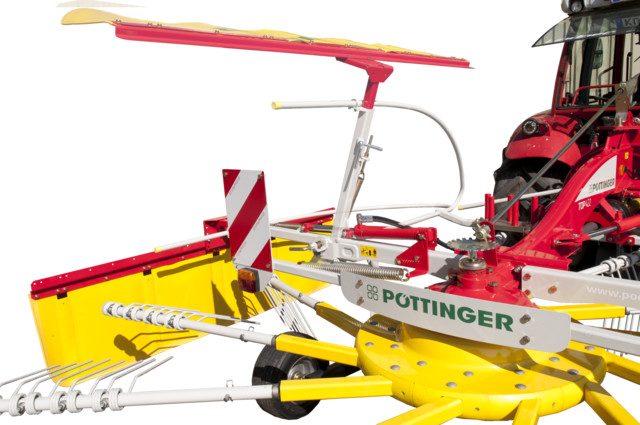

Fartuch pokosu
Fartuch pokosu


Bezstopniowa regulacja fartucha zgrabiarki

W zależności od ilości paszy i żądanej szerokości roboczej można regulować fartuchy zgrabiarki.

Mechaniczne podnoszenie fartucha pokosu

Dzięki sprężynie można bez problemu podnieść fartuch pokosu.

Hydrauliczne podnoszenie fartucha pokosu

W opcji możliwe jest również wygodne podnoszenie fartucha z kabiny ciągnika.

Wąska, bezpieczna w transporcie, zajmująca mało miejsca przy odstawieniu

wyciągnięcie ramienia
wyciągnięcie ramienia


Nakładane ramiona palców
Nakładane ramiona palców


Przygotowanie do transportu musi być szybkie i sprawne:

  • wyciągnięcie zawleczki

  • wyciągnięcie ramienia

  • włożenie ramienia w trzymak

Dla oszczędności miejsca palce są nasadzane na trzymak i zabezpieczane zawleczką. Po złożeniu ramienia ochronnego TOP jest gotowy do transportu po drodze. Tablice ostrzegawcze i oświetlenie należą do wyposażenia podstawowego.

W TOP 342 i TOP 382 po mechanicznym złożeniu fartucha pokosu szerokość transportowa wynosi poniżej 3 m.

Koło MULTITAST

Dobre prowadzenie gwarantuje najlepsza jakość paszy

Zgrabiarka z kołem MULTITAST
Zgrabiarka z kołem MULTITAST


Koło MULTITAST PÖTTINGER wspiera świadomego jakości rolnika w osiąganiu najważniejszego celu zielonych żniw: czystej paszy dla zdrowych i wydajnych zwierząt. Dodatkową zaletą jest ochrona cennej darni.

Przesunięte w bok, biegnące przed karuzelą koło troszczy się o perfekcyjne kopiowanie terenu, bez dotykania ziemi przez palce. Koło MULTITAST PÖTTINGER zapewnia wysoką jakość pracy i produktywność.

Stabilne prowadzenie karuzeli

Zgrabiarka bez koła MULTITAST
Zgrabiarka bez koła MULTITAST


Przez koło MULTITAST trójkąt podparcia został znacząco zwiększony. Rozwiązanie to zwiększa komfort pracy i ogranicza drgania. Koło MULTITAST PÖTTINGER troszczy się o kopiowanie terenu i gwarantuje czystą paszę bez strat.

Zgrabiarka bez koła MULTITAST

Bez koła MULTITAST zgrabiarka zajmuje małą powierzchnię ustawienia. Powoduje to, że praca nie jest już taka płynna a kopiowanie terenu jest mniej dokładne. W efekcie pasza może być zanieczyszczona.

Czysta pasza

Koło MULTITAST zwiększa komfort pracy i ogranicza drgania.

Przy wzniesieniu koło MULTITAST podnosi karuzele. Optymalny odstęp między palcami i ziemią pozostaje nienaruszony. Gwarantuje to czystą paszę.

  • Na odcinku 60 m palce z karuzeli bez koła MULTITAST pięć razy częściej dotykają ziemi (zob. rys)

Koło MULTITAST prowadzi precyzyjnie karuzele nie pozostawiając zielonki na polu.

  • Na takim samym odcinku palce karuzeli bez koła MULTITAST trzykrotnie wypadają z toru zgrabiania i powodują straty paszy-(zob. rys.)
